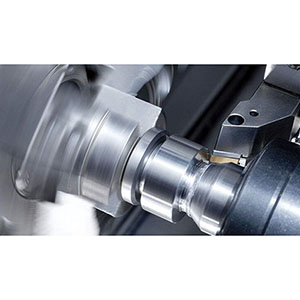

עברית Một số nguyên nhân gây ra lỗi nhiệt trong gia công tiện
Máy tiện CNC đứng thường gặp phải hiện tượng sai lệch kích thước và suy giảm độ chính xác trong quá trình vận hành ổn định kéo dài hoặc gia công với tải trọng cao. Nguyên nhân gốc rễ của các vấn đề này bao gồm cả sai số hình học của máy và sai số nhiệt.
Bài viết này hệ thống hóa việc đánh giá các nguồn gốc chính, đặc điểm và tác động của lỗi nhiệt, đồng thời so sánh ưu nhược điểm của các phương pháp bù lỗi bằng phần cứng và phần mềm.
Phân loại lỗi:
- Lỗi hình học: các lỗi cố hữu do khuyết tật trong quá trình sản xuất máy, lỗi lắp ráp chi tiết, dung sai lắp đặt và sự dịch chuyển tĩnh/động (ví dụ: độ thẳng của đường dẫn, lỗi góc, lỗi bước ren trục vít).
- Lỗi nhiệt: lỗi do giãn nở nhiệt hoặc biến dạng nhiệt của máy hoặc chi tiết gia công do thay đổi nhiệt độ; các lỗi này thay đổi theo thời gian và điều kiện gia công, do đó đại diện cho các nguồn lỗi phụ thuộc vào thời gian.
Nguyên nhân chính gây ra lỗi nhiệt:
- Nhiệt cắt: Lượng nhiệt lớn sinh ra trong vùng cắt giữa dụng cụ và chi tiết gia công được truyền một phần vào chi tiết gia công, giá đỡ dụng cụ và cấu trúc máy, gây tăng nhiệt độ cục bộ và biến dạng.
- Sự gia nhiệt của trục chính và động cơ: động cơ trục chính, động cơ servo và các đơn vị truyền động sinh nhiệt trong quá trình hoạt động, làm thay đổi hình học của trục chính và độ lệch trục.
- Ma sát của ổ trục và hệ thống truyền động: ma sát trong ổ trục, hộp số, dây đai/khớp nối, v.v., tạo ra nhiệt và giãn nở cục bộ, ảnh hưởng đến độ chính xác và độ đồng tâm của hệ thống truyền động.
- Ma sát trượt và đường dẫn: đường dẫn, thanh trượt và trục vít tạo ra nhiệt ma sát trong quá trình chuyển động, gây ra sự dịch chuyển nhiệt của xe và hệ thống cấp liệu.
- Nhiệt từ hệ thống thủy lực/khí nén: bơm thủy lực, van, bể dầu, v.v., sinh nhiệt được truyền qua các cấu trúc hỗ trợ đến các bộ phận chính của máy.
- Biến động nhiệt độ của chất làm mát và dung dịch cắt: nhiệt độ không ổn định của chất làm mát hoặc thay đổi lưu lượng ảnh hưởng đến điều kiện tản nhiệt của chi tiết gia công và dụng cụ, làm thay đổi cân bằng nhiệt.
- Biến động nhiệt độ môi trường và xưởng: sự chênh lệch nhiệt độ theo ngày hoặc mùa và kiểm soát điều hòa không khí kém gây ra sự thay đổi nhiệt độ tổng thể của máy.
- Nguồn nhiệt không đối xứng và gradient nhiệt độ: phân bố không đều của các nguồn nhiệt bên trong/bên ngoài hoặc gia nhiệt cục bộ kéo dài (ví dụ: gia công một bên trong thời gian dài) gây ra biến dạng nhiệt không đồng đều và sai số định vị.
- Ảnh hưởng nhiệt của giá kẹp và chi tiết gia công: các chi tiết gia công lớn hoặc có khả năng tích nhiệt cao hấp thụ nhiệt trong quá trình gia công và thay đổi vị trí tương đối; sự dẫn nhiệt của giá kẹp cũng có thể truyền sai số.
Đặc điểm và tác động của sai số nhiệt:
- Phụ thuộc vào thời gian: Lỗi nhiệt tích lũy theo thời gian gia công và thể hiện sự thay đổi theo xu hướng hoặc chu kỳ. Chúng có thể ổn định trong khoảng thời gian ngắn nhưng trở nên đáng kể trong quá trình gia công kéo dài.
- Sự không đồng đều không gian: các thành phần khác nhau nóng không đều, tạo ra các mẫu biến dạng phức tạp (di chuyển, nghiêng, uốn cong).
- Ảnh hưởng lớn đến gia công chính xác cao: lỗi nhiệt đặc biệt quan trọng trong gia công ở mức micromet và định vị lặp lại, gây ra sai lệch kích thước, lỗi hình học và chất lượng bề mặt kém.
- Không thể loại bỏ bằng điều chỉnh phần cứng một lần: do lỗi nhiệt thay đổi theo điều kiện hoạt động, các điều chỉnh cơ học cố định hoặc hiệu chuẩn thường không hiệu quả theo thời gian.
Hạn chế của bù đắp phần cứng truyền thống:
Bù đắp phần cứng (ví dụ: tái chế tạo bộ phận, điều chỉnh dụng cụ hiệu chuẩn, sửa đổi cấu trúc cơ khí) có thể khắc phục lỗi hình học tĩnh nhưng không thể đối phó với lỗi nhiệt biến đổi theo thời gian hoặc ngẫu nhiên. Các biện pháp này thiếu linh hoạt, yêu cầu chu kỳ điều chỉnh dài và chi phí cao, và phải lặp lại thường xuyên cho các bộ phận khác nhau hoặc điều kiện gia công khác nhau, khiến chúng không phù hợp với môi trường sản xuất động.
Đo lường lỗi nhiệt:
- Vị trí cảm biến: lắp đặt cảm biến nhiệt độ (cặp nhiệt điện / RTD) và cảm biến dịch chuyển/chênh lệch cần thiết tại các vị trí quan trọng như trục chính, trục vít, bàn máy, ray dẫn hướng, động cơ chính, vỏ ổ trục và các cổng cấp/xả chất làm mát.
- Thử nghiệm và thu thập dữ liệu: thu thập dữ liệu nhiệt độ và sai số hình học (vị trí, độ thẳng, độ đồng tâm) trong các điều kiện đại diện (độ sâu cắt đa dạng, tốc độ cắt, gia công không tải/liên tục, v.v.).
