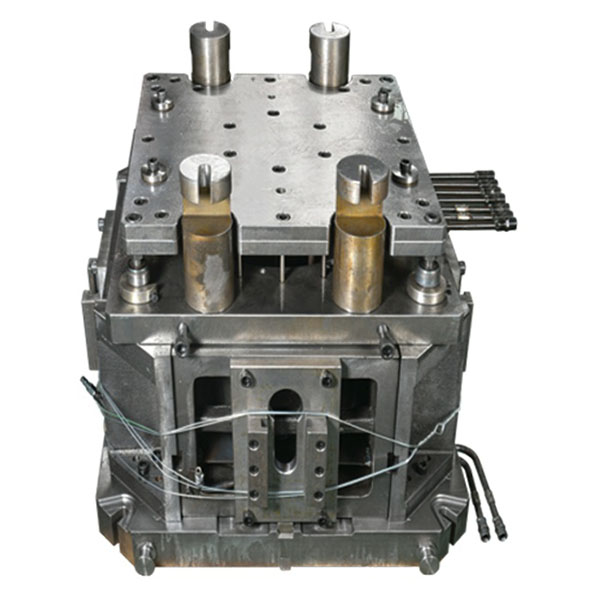

Khuôn đúc áp suất thấp cho trục bánh xe là đáng tin cậy

Các khuôn đúc áp suất thấp cho trục bánh xe được thiết kế và sản xuất chuyên dụng để sản xuất các chi tiết đúc trục bánh xe bằng quy trình đúc áp suất thấp, phù hợp cho sản xuất hàng loạt trục bánh xe cho xe ô tô con, xe thương mại và xe công nghiệp.

Các điểm chính về cấu trúc và thiết kế:

1. Thiết kế khoang đúc: Tối ưu hóa bề mặt phân chia, rãnh thoát khí và bán kính theo hình học của trục bánh xe để đảm bảo việc đổ đầy khoang đều đặn và dễ dàng vệ sinh.
2. Hệ thống ống dẫn và cửa rót: Thiết kế hệ thống cửa rót áp suất thấp hợp lý (đổ từ đáy hoặc bên hông) để kiểm soát tốc độ và áp suất của dòng chảy kim loại nóng chảy, giảm khí bị kẹt và hiện tượng đóng rắn không đều.
3. Hệ thống làm mát: Bố trí các kênh làm mát tuần hoàn hoặc ống làm mát nhúng để kiểm soát nhiệt độ khuôn đồng đều, rút ngắn chu kỳ đông đặc và giảm ứng suất nhiệt.
4. Dự trữ gia công và bề mặt tham chiếu: Dự trữ khoảng trống gia công cho quá trình gia công hoàn thiện bề mặt tiếp xúc và thiết kế các bề mặt tham chiếu kẹp đáng tin cậy để đảm bảo độ chính xác lắp ráp.
5. Cơ chế đẩy và tháo khuôn: Thiết kế các thiết bị đẩy chắc chắn và cơ chế trượt cần thiết để đảm bảo tháo khuôn và lấy chi tiết đáng tin cậy cho các khoang phức tạp.

Quy trình sản xuất:

1. Các thao tác gia công chính xác: Sử dụng gia công CNC, gia công tia lửa điện (bao gồm cắt dây tốc độ chậm), gia công tia lửa điện chìm và gia công mài chính xác để đảm bảo độ chính xác cao của các khoang và lõi.
2. Lắp ráp và điều chỉnh: Các thành phần được xử lý nhiệt yêu cầu lắp ráp chính xác, kiểm tra độ khít và điều chỉnh khe hở để đảm bảo độ chính xác khi đóng khuôn và chuyển động đồng bộ.
3. Giảm ứng suất và tăng cường độ cứng: Áp dụng các quy trình giảm ứng suất và thiết kế tăng cường độ cứng cho cấu trúc khuôn để ngăn ngừa biến dạng và hư hỏng do mỏi trong quá trình sản xuất lâu dài.

Thử nghiệm đúc và xác nhận quy trình:

1. Quy trình thử nghiệm đúc: Thực hiện thử nghiệm sản phẩm đầu tiên để xác minh hành vi đổ đầy, hiệu quả làm mát và điều kiện thoát khí, ghi lại các thông số quan trọng như nhiệt độ, áp suất và đường cong tăng nhiệt.
2. Phân tích và khắc phục lỗi: Đối với các lỗi (như lỗ rỗ, co ngót, vết nứt lạnh hoặc biến dạng cục bộ), điều chỉnh hệ thống cửa, làm mát hoặc thoát khí và sửa chữa khoang nếu cần thiết.
3. Khóa quy trình: Sau khi thử nghiệm đúc, thiết lập tệp thông số quy trình ổn định để thuận tiện cho sản xuất hàng loạt lặp lại và kiểm soát chất lượng.

Các lĩnh vực ứng dụng điển hình của khuôn đúc áp suất thấp cho trục bánh xe:

1. Sản xuất hàng loạt trục bánh xe cho ô tô con và xe thương mại.
2. Trục bánh xe và các bộ phận kết nối cho xe đặc biệt và máy móc xây dựng.
3. Các bộ phận trục bánh xe đúc yêu cầu độ bền cao, mật độ cao và chất lượng bề mặt tốt.
