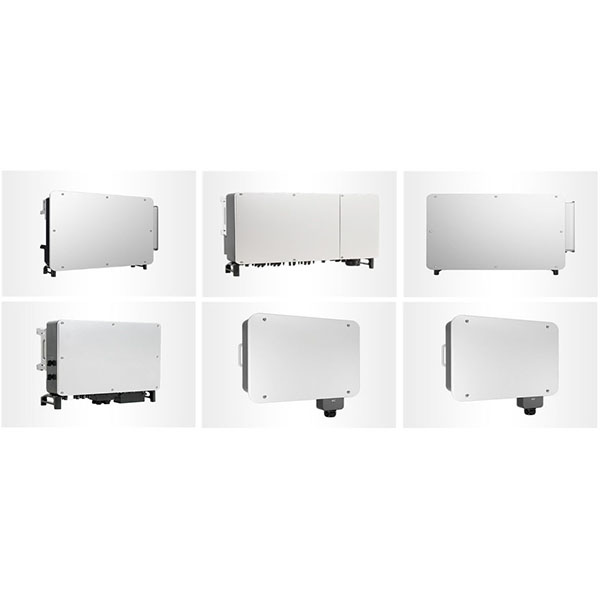

Vỏ máy biến tần bằng kim loại tấm có lớp chắn EMI và lỗ thông gió

Vỏ máy biến tần bằng kim loại tấm cân bằng giữa độ bền, quản lý nhiệt và tương thích điện từ (EMC), và có thể được tùy chỉnh với các lỗ thông gió, điểm tiếp đất, giá đỡ lắp đặt và lỗ cáp theo bố trí thiết bị, phương pháp lắp đặt và yêu cầu chức năng của khách hàng. Chúng được sử dụng rộng rãi trong các máy biến tần công nghiệp, máy biến tần quang điện, thiết bị sạc xe điện, nguồn điện liên tục (UPS) và các lĩnh vực liên quan.

Các yếu tố thiết kế và chức năng của vỏ máy biến tần bằng kim loại tấm:

1. Thiết kế nhiệt: Bố trí các lỗ thông gió, kênh xoáy, vị trí lắp đặt quạt và điểm lắp đặt tản nhiệt một cách hợp lý; hỗ trợ các phương án làm mát bằng đối lưu tự nhiên và làm mát bằng không khí cưỡng bức để đáp ứng nhu cầu quản lý nhiệt của mật độ công suất biến tần.
2. EMC và cách ly: Sử dụng bề mặt tiếp xúc liên tục, lớp phủ dẫn điện hoặc gioăng dẫn điện; dự trữ các điểm tiếp đất và vách ngăn cách ly để giảm nhiễu điện từ (EMI) và đáp ứng yêu cầu thử nghiệm tiêu chuẩn EMC.
3. Các lỗ cắt và lỗ vít: Dự trữ các lỗ cắt chính xác và lỗ vít theo vị trí của bo mạch chủ (PCB), tụ điện, biến áp và khối terminal; cung cấp các kẹp lắp đặt, đế cách ly và ống dẫn cáp để đảm bảo tính nhất quán trong quá trình lắp ráp.
4. Độ cứng kết cấu và khả năng chống rung: Thiết kế các thanh gia cố, giá đỡ chịu lực và điểm gắn chống rung phù hợp với môi trường sử dụng rung động hoặc di động, nâng cao độ tin cậy và bảo vệ các thành phần bên trong.
5. Bảo vệ và kín nước: Thiết kế rãnh kín, gioăng cao su và lỗ thoát nước theo tiêu chuẩn IP yêu cầu để đáp ứng các yêu cầu chống bụi, chống nước và bảo vệ trong môi trường công nghiệp.
6. Dễ bảo trì: Sử dụng các tấm bên có thể tháo rời, tấm tháo nhanh hoặc cấu trúc mô-đun để thuận tiện cho việc bảo trì tại chỗ, thay thế quạt và nâng cấp linh kiện.

Quy trình và khả năng sản xuất:

1. Cắt và tạo lỗ: Sử dụng cắt laser, cắt plasma, đục lỗ và gia công CNC để cắt viền chính xác và tạo lỗ.
2. Uốn và định hình: Máy uốn CNC (Press Brake) thực hiện uốn hộp, định hình flange và xử lý cạnh ghép để đảm bảo góc uốn và độ chính xác vị trí.
3. Hàn và lắp ráp: Hàn điểm, hàn MIG, hàn TIG, kết nối bằng bulong và đinh tán được kết hợp với các giá đỡ chuyên dụng để đạt được độ bền của hộp và độ chính xác lắp ráp.
4. Xử lý bề mặt: Phun cát, xử lý tiền xử lý phosphating, sơn tĩnh điện, sơn, điện phân hoặc anot hóa (đối với nhôm) cải thiện khả năng chống thời tiết và tính nhất quán về ngoại hình.
5. Hoàn thiện và lắp ráp: Khoan lỗ, tạo ren, loại bỏ ba via, định hình lại sau uốn và kiểm tra chức năng hỗ trợ lắp đặt phụ kiện và giao hàng bộ hoàn chỉnh.

Lĩnh vực ứng dụng:

Phù hợp cho biến tần công nghiệp, biến tần quang điện nối lưới và không nối lưới, xe điện và thiết bị sạc, nguồn điện UPS, vỏ điều khiển gió, hệ thống lưu trữ năng lượng và vỏ cho các thiết bị điện tử công suất khác nhau.
