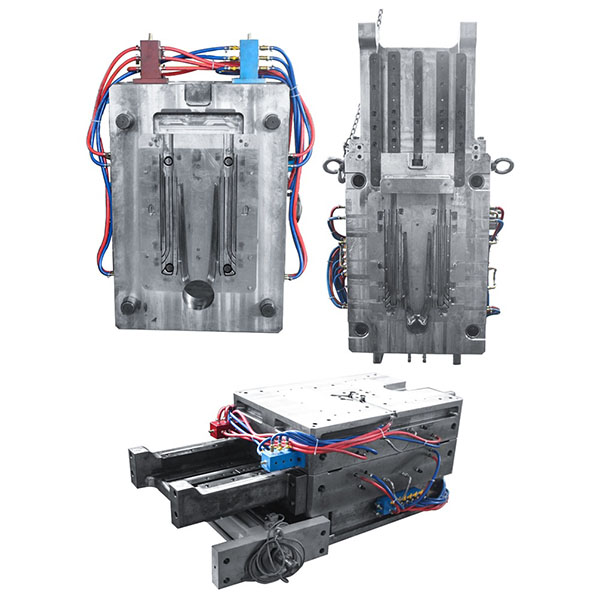

Khuôn đúc áp lực cho bộ tản nhiệt hiệu suất cao

Khuôn đúc áp lực cho bộ tản nhiệt chịu trách nhiệm cho các chức năng quan trọng như phun kim loại nóng chảy, định hình, thoát khí và kiểm soát làm mát, trực tiếp ảnh hưởng đến độ chính xác của cánh tản nhiệt, lưu lượng kênh, độ đồng nhất của độ dày thành và chất lượng bề mặt. Chúng tôi cung cấp dịch vụ phát triển và giao hàng khuôn trọn gói từ đánh giá thiết kế, phân tích dòng chảy khuôn, lựa chọn vật liệu, sản xuất khuôn, kiểm tra thử nghiệm đến hỗ trợ sản xuất hàng loạt.

Vật liệu chính và thông số kỹ thuật:

1. Thép khuôn thông dụng: H13, NAK80, P20, S136 và thép không gỉ cường độ cao, được lựa chọn dựa trên tuổi thọ và loại hợp kim.
2. Hợp kim áp dụng: hợp kim nhôm, hợp kim kẽm hoặc hợp kim magiê, được xác định theo cấu trúc và yêu cầu hiệu suất của bộ tản nhiệt.
3. Số lượng và kích thước khoang: Hỗ trợ thiết kế một khoang và nhiều khoang; số lượng và bố trí khoang có thể được tối ưu hóa theo năng lực sản xuất và độ phức tạp của chi tiết.
4. Thiết kế làm mát: Mạch làm mát tích hợp hoặc bên ngoài, bộ làm mát dạng chèn hoặc thiết kế tấm làm mát để kiểm soát nhiệt độ khoang và rút ngắn thời gian chu kỳ.

Gợi ý thiết kế và kỹ thuật:

1. Phân tích Moldflow: Sử dụng mô phỏng Moldflow CAE để đánh giá đường dẫn đổ, thứ tự đổ, đường dẫn đổ và đông đặc của cánh tản nhiệt để giảm nguy cơ xốp và khe hở lạnh.
2. Thiết kế cánh tản nhiệt và kênh dẫn: Tối ưu hóa độ dày, khoảng cách giữa các cánh tản nhiệt và kênh dẫn để đảm bảo quá trình đổ đầy tốt và hiệu suất tản nhiệt tối ưu.
3. Đường phân chia và hệ thống thoát khí: Xác định vị trí đường phân chia hợp lý và tối ưu hóa thiết kế hệ thống thoát khí để giảm gia công thứ cấp và cải thiện tỷ lệ thành phẩm.
4. Cấu trúc gia cố: Thiết kế các thanh gia cố, hướng dẫn định vị và lõi có thể tháo rời cho các cánh mỏng hoặc kênh phức tạp để thuận tiện cho việc bảo trì.

Thử nghiệm đúc và tối ưu hóa quy trình:

1. Thử nghiệm sản phẩm đầu tiên: Sản xuất các sản phẩm thử nghiệm đúc khuôn ban đầu, kiểm tra hình dạng cánh tản nhiệt, độ đồng nhất độ dày thành, hiệu suất đổ đầy và làm mát, và ghi lại dữ liệu quy trình.
2. Phân tích và khắc phục lỗi: Điều chỉnh hệ thống dẫn nhựa, hệ thống thoát khí và kiểm soát nhiệt độ dựa trên các lỗi như vết nhựa thừa, vết nứt lạnh, lỗ rỗng, biến dạng hoặc lỗi bề mặt, và thực hiện sửa chữa cục bộ.
3. Xác nhận quy trình: Xác định tốc độ phun, áp suất giữ, thời gian đông cứng, nhiệt độ khuôn và điều kiện tháo khuôn; sản xuất báo cáo thử nghiệm và thẻ quy trình cho sản xuất hàng loạt.

Các ngành công nghiệp và ứng dụng điển hình cho khuôn đúc áp lực tản nhiệt:

1. Ngành ô tô: Radiator cho hệ thống làm mát ô tô, mô-đun làm mát điện tử và các thành phần trao đổi nhiệt.
2. Điện tử và viễn thông: Bộ tản nhiệt, cụm tản nhiệt và các thành phần hỗ trợ kết cấu.
3. Thiết bị công nghiệp: Radiator thủy lực, mô-đun làm mát và đơn vị trao đổi nhiệt hiệu suất cao.
4. Năng lượng mới và điện lực: Các mô-đun làm mát pin và bộ tản nhiệt biến tần, v.v.

Khuôn đúc áp lực cho bộ tản nhiệt được sử dụng để sản xuất hàng loạt với độ chính xác cao các bộ tản nhiệt hoặc thành phần làm mát, như bộ tản nhiệt ô tô, bộ làm mát chất lỏng và bộ tản nhiệt điện tử.
