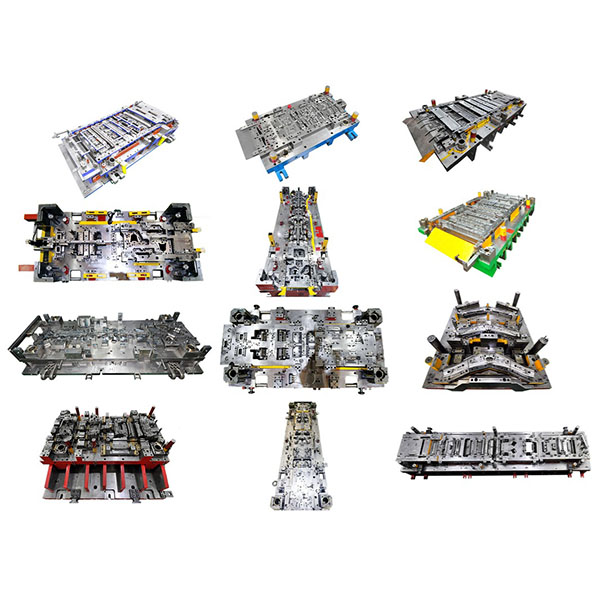

Khuôn dập tiến bộ cho vỏ kim loại và kẹp

Quy trình khuôn tiến bộ phù hợp cho sản xuất hàng loạt liên tục với tốc độ cao và có thể sản xuất hiệu quả các chi tiết tấm mỏng phức tạp, đa công đoạn trên một bộ khuôn và một đường cấp liệu duy nhất. Khuôn tiến bộ thường được sử dụng để sản xuất các vỏ nhỏ, bộ phận tiếp xúc, kẹp lò xo, vỏ bảo vệ điện tử và các chi tiết khác yêu cầu tốc độ takt cao và kích thước ổn định.

Các đặc điểm chính của khuôn dập liên tục:

1. Tốc độ cao và công suất lớn: Hệ thống cấp liệu cuộn liên tục và hoạt động song song tại các trạm cho phép thời gian chu kỳ rất ngắn và sản lượng ổn định, phù hợp cho sản xuất với khối lượng trung bình đến lớn.
2. Độ tích hợp quy trình cao: Nhiều công đoạn được thực hiện theo thứ tự trên dải vật liệu, giảm thiểu thao tác giữa các công đoạn và can thiệp thủ công, nâng cao hiệu suất và giảm chi phí lao động.
3. Độ nhất quán và khả năng thay thế cao: Thiết kế khuôn chính xác và định vị đáng tin cậy đảm bảo kích thước và hình dạng bộ phận nhất quán, thuận lợi cho việc lắp ráp sau này và khả năng thay thế.
4. Lợi thế chi phí rõ rệt: Chi phí sản xuất đơn vị thấp và tỷ lệ sử dụng vật liệu cao; khấu hao trong quá trình sử dụng khuôn kéo dài giúp giảm thêm chi phí sản xuất đơn vị cho sản xuất hàng loạt.
5. Cấu trúc gọn nhẹ: So với khuôn chuyển, khuôn tiến bộ thường có cấu trúc gọn nhẹ hơn và chiếm ít diện tích sàn hơn, phù hợp với máy ép tốc độ cao và dây chuyền sản xuất tự động.

Các bộ phận và ứng dụng của khuôn tiến bộ:

1. Phụ tùng ô tô: các loại connector, bộ giữ, kẹp, vỏ bảo vệ linh kiện điện tử, v.v.
2. Điện tử và thiết bị gia dụng: dải tiếp xúc pin, đầu nối terminal, vỏ cảm biến, vỏ nhỏ, v.v.
3. Thiết bị gia dụng và sản phẩm tiêu dùng: các bộ phận trang trí, bulong, các bộ phận bản lề cửa, giá đỡ bảng điều khiển, v.v.
4. Phụ tùng công nghiệp và kim khí: các bộ phận tấm mỏng được định hình tại nhiều trạm như các bộ phận flange nhỏ, gioăng, tấm kết nối, v.v.
5. Các tình huống phù hợp: môi trường sản xuất liên tục nhạy cảm với thời gian chu kỳ, độ chính xác kích thước và chi phí.

Gợi ý về vật liệu và xử lý bề mặt:

1. Vật liệu thông dụng: thép cuộn nguội, thép không gỉ, đồng và hợp kim đồng, hợp kim nhôm và các loại tấm kim loại có thể định hình nguội khác. Loại vật liệu và độ dày phải phù hợp với thiết kế khuôn, tỷ lệ kéo và quy trình dập.
2. Xử lý bề mặt: Các quy trình sau gia công như mạ điện, mạ hóa học, sơn, sơn tĩnh điện và anot hóa (đối với nhôm) có thể được áp dụng; lựa chọn phương pháp xử lý theo yêu cầu về khả năng chống ăn mòn, độ dẫn điện và thẩm mỹ.
3. Thiết kế tương thích: Đánh giá khả năng định hình của chi tiết và tính tương thích với các quy trình sau đó trước khi chọn vật liệu và xử lý bề mặt để tránh ảnh hưởng đến chất lượng dập hoặc hiệu suất lắp ráp.

Các điểm chính trong thiết kế và sản xuất khuôn:

1. Bố trí trạm và sắp xếp dải vật liệu: Bố trí các trạm để tối ưu hóa việc sử dụng vật liệu và trình tự vận hành, kiểm soát tỷ lệ kéo và hình dạng dải vật liệu để giảm thiểu khuyết tật.
2. Độ chính xác định vị và dẫn hướng: Sử dụng các cột dẫn hướng chính xác, ổ trục và các đặc điểm định vị để đảm bảo định vị đồng bộ và độ chính xác gia công giữa các trạm.
3. Thiết kế cạnh cắt và khoảng hở: Đặt khoảng hở cắt và bán kính cạnh cắt phù hợp dựa trên vật liệu và độ dày để kéo dài tuổi thọ công cụ và cải thiện chất lượng cắt.
4. Bôi trơn và xử lý phế liệu: Thiết kế các phương án bôi trơn hiệu quả và đường dẫn phế liệu/đẩy phế liệu để ngăn chặn vật liệu dính, trầy xước và kẹt, đảm bảo hoạt động liên tục.
5. Thử nghiệm và điều chỉnh: Trong quá trình thử nghiệm khuôn, thực hiện kiểm tra sản phẩm đầu tiên và điều chỉnh chu kỳ; điều chỉnh thứ tự trạm, cơ chế đệm và loại bỏ dải vật liệu khi cần thiết để ổn định sản lượng.

Kiểm soát quy trình và đảm bảo chất lượng:

1. Kiểm tra sản phẩm đầu tiên: Sau khi thử nghiệm, thực hiện kiểm tra kích thước, ngoại quan và chức năng của sản phẩm đầu tiên để xác nhận thông số khuôn và quy trình.
2. Giám sát trực tuyến: Áp dụng giám sát thông số dập, đếm tự động và kiểm tra mẫu các kích thước quan trọng để phát hiện sớm các bất thường và giảm tỷ lệ lỗi.
3. Bảo trì: Kiểm tra định kỳ mài mòn cạnh cắt, độ khít hướng dẫn và tình trạng bôi trơn; thay thế vật tư tiêu hao theo kế hoạch và ghi chép tuổi thọ khuôn.
4. Khả năng truy xuất nguồn gốc: Thiết lập hồ sơ lô và kiểm tra để thuận tiện cho việc truy vết vấn đề và cải tiến liên tục.
