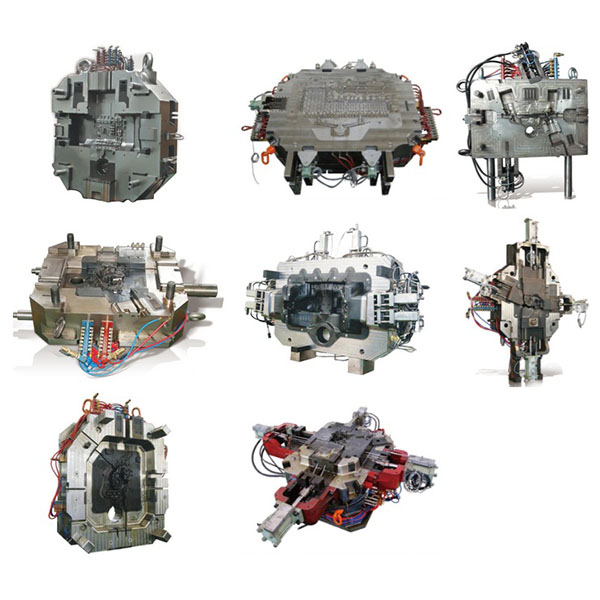

Khuôn đúc áp lực chính xác cho hộp số chịu tải nặng

Khuôn đúc áp lực chính xác, thông qua việc tối ưu hóa hệ thống dẫn nhựa, mạch làm mát và quy trình gia công khoang khuôn, có thể sản xuất các chi tiết đúc với độ chính xác kích thước cao, độ lặp lại tốt, bề mặt nhẵn mịn và tính chất cơ học ổn định. Nó phù hợp cho sản xuất các bộ phận quan trọng trong các ngành công nghiệp ô tô, điện tử, thiết bị gia dụng và thiết bị công nghiệp.

Vật liệu khuôn và xử lý bề mặt cho khuôn đúc áp lực chính xác:

1. Vật liệu khuôn thông dụng: Chọn thép khuôn có khả năng chịu nhiệt cao và chịu mỏi nhiệt tốt, đồng thời thực hiện các xử lý nhiệt mục tiêu (như ủ và tôi) theo loại hợp kim đúc và tần suất sản xuất để nâng cao độ bền và khả năng chịu mỏi nhiệt.
2. Xử lý bề mặt: Các phương pháp như nitriding, mạ crom cứng, phủ PVD hoặc các quy trình bề mặt khác được áp dụng cho bề mặt khuôn để giảm hiện tượng dính, tăng khả năng chống mài mòn và kéo dài tuổi thọ khuôn.
3. Bảo vệ chống ăn mòn và kín khít: Các quy trình bảo vệ chống ăn mòn và lắp ráp chính xác được áp dụng cho các kênh làm mát, bề mặt kín khít và các phụ kiện để đảm bảo hoạt động ổn định lâu dài của các hệ thống phun, làm mát, áp suất chênh lệch và chân không.

Các điểm chính về cấu trúc và thiết kế:

1. Thiết kế bề mặt phân chia và khoang: Tối ưu hóa vị trí bề mặt phân chia, khe thoát khí và góc bo theo hình dạng chi tiết và yêu cầu lắp ráp để cân bằng quá trình đổ đầy, thoát khí và gia công sau đó.
2. Hệ thống cửa và ống dẫn: Thiết kế cửa, ống dẫn và các biện pháp kiểm soát đóng lạnh phù hợp để tối ưu hóa nhịp độ đổ và tốc độ dòng chảy, giảm nguy cơ xốp, đóng lạnh và tập trung ứng suất.
3. Bố trí hệ thống làm mát: Sắp xếp các kênh làm mát tuần hoàn đồng đều hoặc các mạch làm mát cục bộ để đảm bảo nhiệt độ khoang có thể kiểm soát, rút ngắn thời gian đông đặc và giảm biến dạng nhiệt và sai lệch kích thước.
4. Hệ thống thoát khí và chân không: Thiết kế các rãnh thoát khí hiệu quả hoặc giao diện chân không tại các vị trí quan trọng, và sử dụng thiết bị hút chân không hoặc thiết bị thoát khí trực tuyến để giảm khí bị kẹt và cải thiện độ đặc của sản phẩm đúc.
5. Cơ chế đẩy và tháo khuôn: Thiết kế hệ thống đẩy, thanh trượt hoặc cơ chế tách khuôn chắc chắn phù hợp với cấu trúc chi tiết để đảm bảo tháo khuôn mượt mà mà không làm hỏng độ chính xác bề mặt.
6. Dự trữ gia công và điểm định vị: Dự trữ khoảng trống gia công hợp lý cho quá trình gia công chính xác sau này của các bề mặt ghép quan trọng, và thiết kế các điểm định vị rõ ràng và cấu trúc kẹp để đảm bảo sản lượng sản phẩm cuối cùng.

Thử nghiệm đúc và xác nhận quy trình:

1. Thử nghiệm sản phẩm đầu tiên: Thực hiện thử nghiệm sản phẩm đầu tiên để xác nhận đường cong đổ và làm mát, hiệu quả thoát khí và chân không, hành vi tháo khuôn, và ghi lại các thông số quan trọng như nhiệt độ, áp suất, tốc độ đổ và tốc độ làm mát.
2. Phân tích và tối ưu hóa khuyết tật: Đối với các khuyết tật quan sát được trên mẫu (như lỗ rỗng, co ngót, vết nứt lạnh hoặc biến dạng), điều chỉnh các thông số quá trình đổ khuôn, bố trí thoát khí hoặc chiến lược làm mát, và sửa đổi khoang khuôn nếu cần thiết để loại bỏ khuyết tật.
3. Khóa quy trình: Sau khi thử nghiệm đúc thành công, tạo tài liệu thông số quy trình hoàn chỉnh (đường cong đổ khuôn, nhiệt độ khuôn, tốc độ làm mát, thông số chân không, v.v.) để hỗ trợ sản xuất hàng loạt ổn định và kiểm soát chất lượng sau này.

Các lĩnh vực ứng dụng điển hình của khuôn đúc áp lực chính xác:

1. Các bộ phận truyền động và hộp số ô tô (như vỏ hộp số, giá đỡ, v.v.).
2. Các bộ phận kết cấu và tản nhiệt cho thiết bị điện tử và viễn thông.
3. Vỏ cho thiết bị gia dụng và các bộ phận kết cấu cho thiết bị công nghiệp.
4. Các bộ phận chức năng yêu cầu độ chính xác cao, kích thước ổn định và chất lượng bề mặt xuất sắc.
