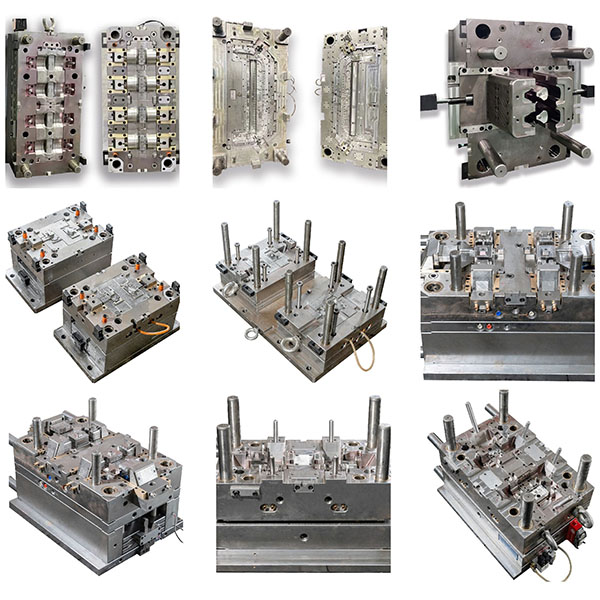

Khuôn ép nhựa cho các bộ phận bền bỉ trong sản xuất hàng loạt

Khuôn ép nhựa phù hợp với nhiều ngành công nghiệp khác nhau, bao gồm hàng tiêu dùng, phụ tùng ô tô, vỏ thiết bị điện tử, thiết bị y tế, thiết bị gia dụng và linh kiện công nghiệp.

Các loại khuôn:

1. Khuôn một khoang và khuôn nhiều khoang: lựa chọn khuôn một khoang hoặc nhiều khoang cho mỗi chu kỳ sản xuất tùy thuộc vào khối lượng sản xuất.
2. Khuôn đường dẫn nóng và khuôn đường dẫn lạnh: khuôn đường dẫn nóng giúp giảm lãng phí vật liệu và nâng cao hiệu quả; khuôn đường dẫn lạnh được sử dụng khi có yêu cầu về chi phí hoặc vật liệu cụ thể.
3. Khuôn dọc và khuôn ngang: được lựa chọn dựa trên cấu hình máy ép nhựa và phương pháp lấy sản phẩm.
4. Khuôn chèn chốt, khuôn trượt và khuôn kéo lõi bên: được sử dụng để tạo ra các bộ phận có lỗ bên phức tạp, ren bên trong hoặc nhiều đường phân chia.
5. Khuôn chèn: hỗ trợ đúc tích hợp với các chèn kim loại hoặc vật liệu khác.

Quy trình thiết kế và sản xuất khuôn ép nhựa:

1. Thiết kế kết cấu: bao gồm hệ thống dẫn nhựa, thiết kế thoát khí, mạch làm mát, cơ chế đẩy, cột dẫn và ổ trục, và hệ thống định vị để đảm bảo quá trình đúc ổn định và tháo khuôn đáng tin cậy.
2. Tối ưu hóa hệ thống cửa: tối ưu hóa vị trí cửa, tiết diện ống dẫn và bố trí ống dẫn nóng dựa trên phân tích dòng chảy (CAE) để giảm biến dạng và vết lõm.
3. Thiết kế hệ thống làm mát: làm mát đồng đều cải thiện độ ổn định kích thước và rút ngắn thời gian chu kỳ; hỗ trợ thiết kế làm mát theo hình dạng.
4. Thông gió và tháo khuôn: thiết lập lỗ thông gió đúng cách để ngăn ngừa vết cháy và lỗ khí; hệ thống đẩy khuôn đảm bảo các bộ phận được tháo ra một cách trơn tru mà không bị biến dạng.
5. Quy trình gia công: gia công CNC chính xác, gia công bằng tia lửa điện (EDM), cắt dây, mài, lắp ráp và điều chỉnh thử nghiệm.

Độ chính xác và hiệu suất:

1. Ổn định kích thước: đảm bảo ổn định kích thước trong sản xuất lâu dài thông qua thiết kế tiền ứng lực khuôn, kiểm soát nhiệt độ và lựa chọn vật liệu khuôn.
2. Chất lượng bề mặt: các phương pháp đánh bóng và xử lý bề mặt có thể đạt được bề mặt bóng gương, bề mặt mờ hoặc các kết cấu tùy chỉnh.
3. Công suất và tuổi thọ: tuổi thọ khuôn tiêu chuẩn có thể đạt hàng trăm nghìn đến hàng triệu chu kỳ ép; vật liệu chống mài mòn và bảo trì định kỳ có thể kéo dài tuổi thọ.

Xử lý bề mặt và quy trình sau sản xuất:

1. Bề mặt khoang khuôn có thể được khắc các hoa văn hoặc logo thương hiệu; các bộ phận đúc có thể được xử lý bề mặt sau đó bằng sơn, mạ điện, in lụa, in chuyển nhiệt và các phương pháp khác.
2. Đối với các chi tiết yêu cầu gia công thứ cấp, khuôn có thể được thiết kế để thuận tiện cho việc lắp ráp sau này hoặc lắp đặt các chi tiết chèn.

Lĩnh vực ứng dụng:

Phụ tùng ô tô, vỏ thiết bị điện tử và điện, đồ gia dụng, thiết bị y tế, điện tử tiêu dùng, bao bì, đồ chơi, linh kiện công nghiệp và hầu hết các ngành công nghiệp yêu cầu sản xuất hàng loạt các bộ phận nhựa.
