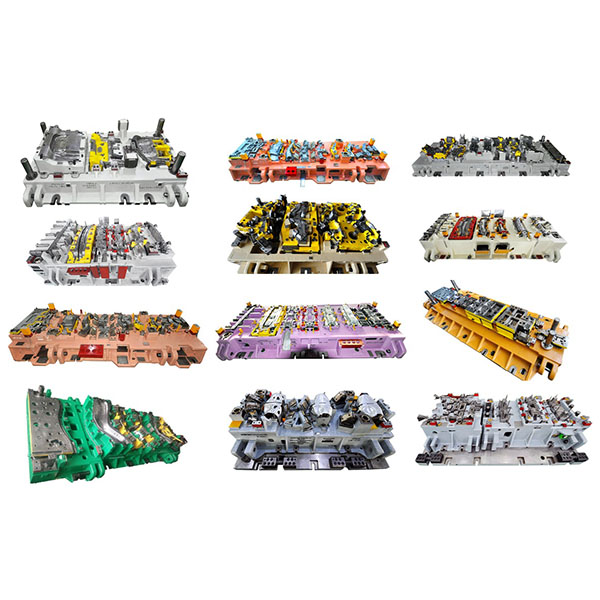

Khuôn dập chuyển đa trạm

Khuôn dập chuyển đổi đa trạm cho sản lượng cao

Khuôn dập chuyển động đa trạm là hệ thống khuôn trong đó nhiều trạm gia công độc lập được bố trí trong cùng một khung khuôn, và các chi tiết được chuyển từ trạm này sang trạm khác giữa các chu kỳ dập bằng cơ chế chuyển động để được định hình dần dần.

Mô tả

Khuôn dập chuyển đổi đa trạm kết hợp tính linh hoạt của quá trình dập chuyển đổi với khả năng xử lý song song trên nhiều trạm, phù hợp để sản xuất các bộ phận kim loại có kích thước lớn hoặc độ dày trung bình yêu cầu nhiều bước dập phức tạp, lật/xoay hoặc gia công đa mặt.

Các tính năng và ưu điểm chính của khuôn dập chuyển đa trạm:

  1. Tính linh hoạt trong quy trình: Mỗi trạm có thể được cấu hình độc lập cho các thao tác dập, đục lỗ, uốn, lật/xoay hoặc lắp ráp, hỗ trợ các hình dạng phức tạp và gia công đa mặt.
  2. Tỷ lệ thành phẩm cao hơn: Các trạm độc lập cho phép tối ưu hóa điều kiện định hình, giảm ứng suất biến dạng tập trung và tăng tỷ lệ thành phẩm đạt yêu cầu.
  3. Khả năng mở rộng: Thiết kế khoang song song hoặc bố trí trạm song song có thể được áp dụng tại mỗi trạm để cân bằng giữa năng lực sản xuất và yêu cầu quy trình.
  4. Tự động hóa: Kết hợp với robot hoặc cơ chế chuyển động, có thể thực hiện cấp liệu tự động, định vị/chuyển động, đẩy ra và xếp chồng, giúp giảm chi phí lao động.
  5. Phù hợp cho các chi tiết lớn và dập sâu: So với khuôn dập tiến bộ, khuôn dập chuyển phù hợp hơn cho việc gia công ổn định các chi tiết dập sâu, kích thước lớn hoặc được định hình theo nhiều hướng.

Các tình huống áp dụng cho khuôn chuyển động đa trạm:

  1. Các bộ phận kết cấu ô tô, vỏ đèn, bộ phận khung gầm và tấm chắn nhiệt yêu cầu nhiều bước định hình phức tạp hoặc dập sâu.
  2. Các chi tiết yêu cầu lật/xoay giữa các bước, kẹp cục bộ hoặc lắp ráp/hàn trong khuôn.
  3. Các chi tiết có kích thước đơn phần lớn hoặc các chi tiết mà việc cấp liệu bằng dải trong khuôn tiến bộ là không thực tế.

Điểm nổi bật trong thiết kế và các yếu tố cần xem xét trong quy trình:

  1. Chuyển giao và định vị: Các cơ chế chuyển giao (kẹp, thanh đẩy, robot hoặc bàn xoay) phải đảm bảo độ chính xác định vị cao để tránh sai số tích lũy. Các chốt định vị và hệ thống kẹp phải đảm bảo định vị lặp lại giữa các trạm.
  2. Cân bằng lực: Cấu trúc khuôn phải đảm bảo độ cứng, phân phối lực hợp lý giữa các trạm và tích hợp hệ thống đẩy đồng nhất để ngăn ngừa biến dạng hoặc kẹt chi tiết.
  3. Bố trí trạm: Bố trí các trạm theo độ khó của quy trình và yêu cầu không gian; sử dụng các tấm khoang mô-đun hoặc có thể thay thế khi cần thiết để dễ dàng bảo trì và tái cấu hình.
  4. Độ sắc bén của lưỡi cắt và kiểm soát khoảng hở: Độ nhất quán của lưỡi cắt giữa các trạm ảnh hưởng trực tiếp đến độ ổn định kích thước và chất lượng cạnh; cần kiểm soát nghiêm ngặt dung sai gia công và lắp ráp.
  5. Loại bỏ phoi và bôi trơn: Đối với các thân khuôn lớn, thiết kế các kênh loại bỏ phoi hiệu quả và hệ thống cung cấp bôi trơn để kéo dài tuổi thọ của cạnh cắt và đảm bảo sự ổn định trong sản xuất.
