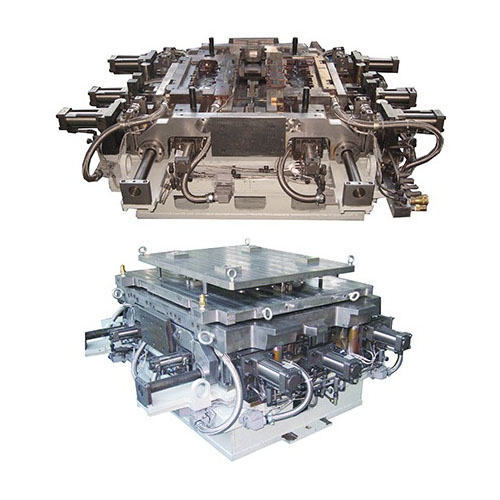

Khuôn đúc hộp lõi nóng cho ứng dụng nặng và nhiều mục đích khác

Khuôn đúc lõi hộp nóng, kết hợp với quy trình hộp nóng, làm cứng hỗn hợp cát chứa chất làm cứng nhiệt bằng cách đặt nó vào khoang khuôn và áp dụng nhiệt, cho phép sản xuất nhanh chóng các lõi cát có bề mặt nhẵn và kích thước hình học ổn định để đáp ứng nhu cầu đúc liên tục và khối lượng lớn. Vật liệu và cấu trúc khuôn có thể được lựa chọn từ hợp kim nhôm, nhựa kỹ thuật hoặc thép tùy thuộc vào kích thước, độ phức tạp và yêu cầu sản xuất của lõi, và các vùng mài mòn quan trọng có thể được xử lý để tăng độ bền mài mòn hoặc làm cứng bề mặt.

Các đặc điểm và ưu điểm chính:

1. Hiệu suất sản xuất cao: quy trình hộp nóng đông cứng nhanh chóng và phù hợp cho sản xuất theo dây chuyền, giúp tăng đáng kể sản lượng và giảm chi phí đơn vị.
2. Ổn định kích thước và độ lặp lại: gia công chính xác khuôn và thiết kế kiểm soát nhiệt độ đảm bảo kích thước lõi nhất quán, thuận lợi cho việc hoán đổi các sản phẩm đúc và lắp ráp sau đó.
3. Hỗ trợ cấu trúc phức tạp: có khả năng tạo ra các lõi cát có thành mỏng, sâu, nhiều khoang và cấu trúc nội bộ phức tạp, đáp ứng yêu cầu thiết kế nội bộ của các sản phẩm đúc phức tạp.
4. Chất lượng bề mặt xuất sắc: lõi cát có bề mặt nhẵn mịn, góp phần nâng cao chất lượng bề mặt bên trong của sản phẩm đúc và giảm thiểu công đoạn làm sạch và sửa chữa.
5. Bền bỉ và dễ bảo trì: khuôn sử dụng thiết kế cấu trúc chắc chắn và vật liệu chống mài mòn, cho phép thay thế cục bộ và bảo trì định kỳ để giảm thời gian ngừng hoạt động.
6. Có thể tùy chỉnh: Hình dạng khoang, cổng đẩy lõi, vị trí thông hơi và hệ thống kiểm soát nhiệt độ có thể được tùy chỉnh theo bản vẽ, mẫu hoặc dữ liệu tại hiện trường để phù hợp với các quy trình và dây chuyền sản xuất khác nhau.

Vật liệu và kiểm soát quy trình:

Khuôn đúc hộp lõi nóng thường sử dụng hợp kim nhôm chính xác cao, nhựa kỹ thuật như polyamide và thép carbon thấp hoặc hợp kim thép; việc lựa chọn vật liệu phụ thuộc vào khối lượng sản xuất, tuổi thọ và yêu cầu về độ dẫn nhiệt. Các bước sản xuất chính bao gồm thiết kế CAD/CAE, gia công khuôn (phay CNC, cắt dây EDM, đánh bóng gương, v.v.), lắp ráp, chạy thử và sản xuất thử nghiệm. Đối với quá trình sấy nhiệt, các kênh gia nhiệt, cấu trúc cách nhiệt và hệ thống kiểm soát nhiệt độ phải được thiết kế hợp lý để đảm bảo sấy lõi đồng đều và giảm thiểu biến dạng nhiệt.

Kiểm soát chất lượng và kiểm tra:

1. Kiểm tra kích thước: sử dụng thước đo hoặc CMM để đảm bảo khuôn và lõi thử nghiệm đáp ứng dung sai thiết kế.
2. Kiểm tra chất lượng bề mặt: kiểm tra bề mặt khoang khuôn và lõi để đảm bảo độ nhám bề mặt lõi đáp ứng yêu cầu quy trình.
3. Kiểm soát nhiệt độ và xác nhận quá trình sấy khô: xác minh hành vi sấy khô của lõi và độ bền bên trong thông qua giám sát nhiệt độ và xác nhận thời gian sấy khô.
4. Thử nghiệm độ bền: Thực hiện các thử nghiệm tuổi thọ trong điều kiện sản xuất thực tế để đánh giá mức độ mài mòn của khuôn và xác định khoảng thời gian bảo trì cần thiết.
5. Kiểm tra cuối cùng trước khi giao hàng: cung cấp hồ sơ kiểm tra và các thông số kỹ thuật cần thiết để đảm bảo việc lắp đặt và vận hành trơn tru sau khi giao hàng.

Ứng dụng điển hình và khuyến nghị:

Khuôn đúc lõi hộp nóng được sử dụng rộng rãi trong các dây chuyền sản xuất lõi cát trong ngành đúc, đặc biệt cho các chi tiết đúc có cấu trúc bên trong phức tạp như khối động cơ, vỏ bơm, thân van và vỏ hộp số.
