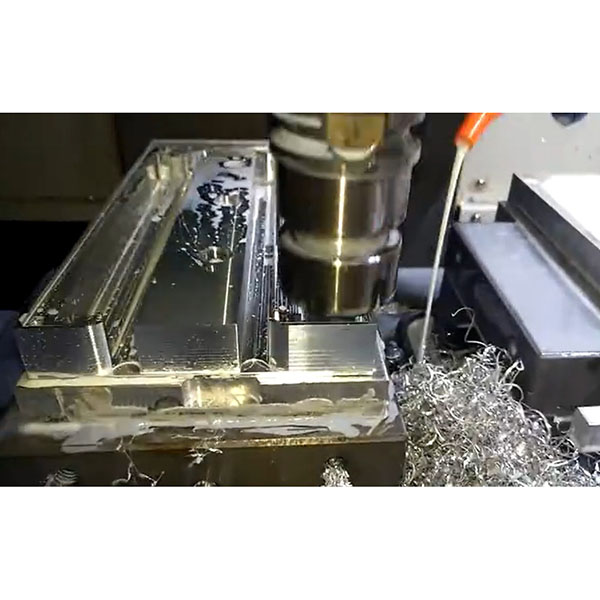

CNC phay rãnh cho gia công chính xác và nâng cao năng suất

Chúng tôi áp dụng quy trình làm việc kết hợp giữa đầu gia công CNC và trung tâm gia công để cung cấp khả năng gia công có độ lặp lại cao và độ chính xác cao cho cả sản xuất hàng loạt và sản xuất từng chi tiết riêng lẻ, phù hợp với nhiều nhu cầu của các ngành công nghiệp khác nhau bao gồm khuôn mẫu, phụ tùng ô tô, bộ phận thủy lực, trục và bộ phận truyền động.

Nguyên lý và đặc điểm của quá trình gia công rãnh CNC:

1. Phôi được đưa vào theo chuyển động qua lại theo trục bằng dao phay rãnh chuyên dụng hoặc đầu phay rãnh; sau mỗi lần cắt xuống, dao rút lại để loại bỏ phoi, và hình dạng rãnh được hình thành từng lớp.
2. Dao phay thường là dao phay rãnh một điểm hoặc đa răng; lực cắt được tập trung và việc gãy phoi ổn định, khiến phương pháp này rất phù hợp cho các chi tiết có tỷ lệ chiều sâu trên chiều rộng cao hoặc các hốc hẹp.
3. Cả hai phương pháp tạo rãnh hình dạng (tạo hình hoàn chỉnh rãnh trong một lần cắt) và tạo rãnh từng lớp (cắt độ sâu từng bước kết hợp với gia công ngang) đều có thể thực hiện được.

Ưu điểm của gia công rãnh CNC:

1. Ổn định hơn và ít bị rung hơn so với gia công phay truyền thống khi gia công các khe hẹp sâu và các đặc điểm có tỷ lệ chiều sâu trên chiều rộng cao.
2. Kiểm soát tốt độ rộng rãnh, độ sâu rãnh, độ phẳng đáy rãnh và độ vuông góc.
3. Có khả năng gia công vật liệu có độ cứng cao và các bộ phận đã qua xử lý nhiệt, với khả năng thích ứng cao.
4. Mài mòn dụng cụ có thể kiểm soát và độ lặp lại gia công cao, phù hợp cho sản xuất hàng loạt từ nhỏ đến trung bình và sản xuất hàng loạt.

Vật liệu và khả năng kích thước cho gia công rãnh CNC:

1. Vật liệu được hỗ trợ: thép (bao gồm thép đã qua xử lý nhiệt), gang, thép không gỉ, hợp kim nhôm, đồng thau, hợp kim đồng, hợp kim titan và các kim loại thông thường khác. Một số vật liệu gốm sứ hoặc composite tiên tiến có thể được đánh giá riêng biệt.
2. Phạm vi chiều rộng rãnh điển hình: 0,5 mm đến 30 mm (có thể mở rộng tùy thuộc vào dụng cụ và thiết bị).
3. Phạm vi độ sâu rãnh điển hình: 0,5 mm đến 200 mm (cắt rãnh sâu yêu cầu dụng cụ đặc biệt).
4. Các giải pháp dụng cụ và thiết bị cố định tùy chỉnh có thể được cung cấp để đáp ứng các yêu cầu kích thước lớn hơn hoặc nhỏ hơn theo yêu cầu của khách hàng.

Các ứng dụng phổ biến của gia công rãnh CNC:

1. Gia công trục truyền động và rãnh chìa (rãnh chìa, rãnh chìa bán nguyệt).
2. Gia công chính xác các khoang khuôn, ray dẫn hướng và khe định vị.
3. Gia công các khoang bên trong và các lối đi hẹp trong các thành phần khí nén và thủy lực.
4. Gia công rãnh đặc biệt cho các bộ phận trong ngành hàng không vũ trụ, ô tô và máy móc chính xác.
