Chế tạo CNC cho gốm alumina (Al2O3) trong các ứng dụng đòi hỏi khắt khe

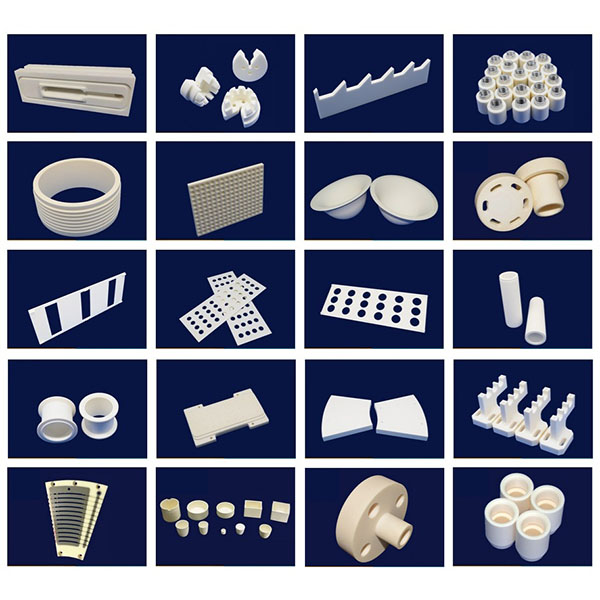

Sản phẩm gốm alumina gia công CNC được ứng dụng rộng rãi trong các lĩnh vực như cách điện điện, các bộ phận làm kín, lớp lót chống mài mòn, giá đỡ cảm biến, đế van và các bộ phận kết cấu chịu nhiệt độ cao.

Ưu điểm chính của gia công CNC gốm alumina:

1. Kinh nghiệm dày dặn trong gia công gốm alumina, am hiểu về đặc tính gãy vỡ của vật liệu và quá trình loại bỏ phoi, giúp giảm tỷ lệ lỗi gia công.
2. Kiểm soát kích thước và hình học chính xác, đáp ứng yêu cầu độ chính xác ở mức micromet hoặc cao hơn (tùy thuộc vào hình học và vật liệu).
3. Sử dụng dụng cụ kim cương và quy trình mài/đánh bóng siêu mịn để đảm bảo độ nhám thấp và hình dạng hình học tốt của các lỗ trong và bề mặt tiếp xúc.
4. Giải pháp kẹp giữ chuyên nghiệp, kiểm soát nhiệt độ và kiểm soát rung động để giảm stress gia công và nguy cơ biến dạng ở các bộ phận thành mỏng.
5. Hệ thống quản lý chất lượng và kiểm tra chức năng hoàn chỉnh để hỗ trợ xác nhận mẫu thử và giao hàng lô hàng nhất quán.

Thiết bị và dụng cụ:

1. Máy móc: Máy tiện CNC có độ cứng cao, trung tâm gia công 3 trục và 5 trục, máy mài trụ trong/ngoài, máy tiện-mài kết hợp và trục siêu chính xác để gia công đa công đoạn các bề mặt ngoài, lỗ trong, mặt cuối và các khoang phức tạp.
2. Dụng cụ và vật tư tiêu hao: Dụng cụ tiện kim cương, mũi tiện kim cương, bánh mài kim cương, dụng cụ PCD và dụng cụ phủ lớp siêu cứng, kết hợp với vật tư mài mòn siêu mịn và vật tư đánh bóng; hình dạng dụng cụ và thông số cắt/mài được tối ưu hóa cho các loại nhôm oxit khác nhau.
3. Hệ thống phụ trợ: Thiết bị kiểm soát nhiệt độ và cố định nhiệt, thiết bị giảm rung, làm mát áp suất cực cao với lọc hạt, hệ thống đo lường trực tuyến và hệ thống tải/xả tự động để cải thiện độ ổn định gia công và tính nhất quán của lô sản phẩm.

Các phương pháp gia công chính cho gia công CNC gốm alumina:

1. Tiện và khoan chính xác: Xác định các điểm tham chiếu bên ngoài và bên trong, thực hiện các thao tác gia công thô và bán hoàn thiện, kiểm soát độ đồng tâm và kích thước trục.
2. Mài và đánh bóng bằng kim cương: Sử dụng các bước gia công thô, hoàn thiện và đánh bóng để đạt được độ chính xác cao về kích thước lỗ trong và độ nhám bề mặt thấp, phù hợp cho các mối ghép ổ trục và giao diện kín.
3. Gia công hỗ trợ rung siêu âm (USM): Áp dụng rung siêu âm cho các chi tiết có thành mỏng, thon dài hoặc phức tạp để giảm lực cắt và ức chế sự lan truyền vết nứt.
4. EDM và gia công vi mô: Cắt gọt chính xác các hình dạng địa phương khó gia công trực tiếp, như các khoang bên trong phức tạp, lỗ mù và khe định vị.
5. Mài bóng và mài bóng hóa học cơ học (CMP): Tạo bề mặt bóng như gương trên các bề mặt làm kín và bề mặt ghép quan trọng để giảm ma sát và hạn chế việc kẹt hạt.

Làm mát, loại bỏ phoi và thiết kế giá kẹp:

1. Chiến lược làm mát: Sử dụng làm mát có kiểm soát và chất bôi trơn được lọc kỹ, và khi cần thiết kết hợp với tuần hoàn chất làm mát và giá kẹp điều khiển nhiệt độ để tránh quá nhiệt cục bộ, ứng suất nhiệt hoặc biến dạng kích thước.
2. Loại bỏ phoi và làm sạch: Tối ưu hóa đường chạy dao và kênh phoi, sử dụng làm sạch bằng siêu âm và áp suất cao, loại bỏ phoi bằng chân không và thổi khí để ngăn chặn hạt bám vào bề mặt gia công và ảnh hưởng đến độ chính xác lắp ghép.
3. Giải pháp kẹp giữ: Sử dụng các trục kẹp tùy chỉnh, giá đỡ đồng tâm và giá đỡ đa điểm sử dụng thiết kế định vị đàn hồi và phân tán ứng suất để giảm tập trung ứng suất do kẹp và ngăn ngừa biến dạng của các bộ phận có thành mỏng.

Vật liệu gia công và ứng dụng điển hình:

1. Vật liệu: Các loại gốm alumina (Al2O3 với các cấp độ khác nhau và hệ thống được cải tiến), gốm composite alumina và gốm alumina phủ lớp.
2. Ứng dụng điển hình: Các thành phần cách điện điện và điện tử, ống lót và lớp lót gốm, vòng đệm và ghế van, lớp lót chống mài mòn, cấu trúc hỗ trợ cảm biến, các thành phần bơm và điều khiển chất lỏng, các bộ phận y tế và quang học, v.v.

Gợi ý thiết kế và lưu ý sản xuất:

1. Độ dày thành và tỷ lệ chiều dài trên đường kính: Tránh thành quá mỏng hoặc tỷ lệ chiều dài trên đường kính quá lớn. Giữ lại các vùng kẹp hoặc thêm các thanh gia cố trong thiết kế khi cần thiết để cải thiện khả năng gia công và độ bền của chi tiết cuối cùng.
2. Góc vát và góc tròn: Cung cấp các góc vát hoặc góc tròn phù hợp tại các lỗ, mặt cuối và cạnh lắp ráp để giảm tập trung ứng suất và thuận tiện cho việc di chuyển dụng cụ và lắp ráp.
3. Dự trữ gia công và dung sai: Xác định rõ ràng dự trữ gia công thô và tinh, cũng như dung sai lắp ráp trên bản vẽ; giữ lại vật liệu trên các bề mặt tiếp xúc quan trọng cho quá trình mài cuối cùng và kiểm tra lắp ráp.
4. Nung kết và biến động kích thước: Xem xét các sai lệch kích thước và ứng suất dư sau quá trình nung kết alumina; khi cần thiết, dự trữ dung sai gia công hoặc áp dụng các chiến lược bù đắp trong quá trình.

Độ chính xác gia công và chất lượng bề mặt:

1. Độ chính xác kích thước và hình học: Thông qua gia công theo giai đoạn, đo lường và điều chỉnh trực tuyến, đường kính ngoài, đường kính trong, độ đồng tâm và độ song song mặt cuối có thể được kiểm soát nghiêm ngặt để đáp ứng yêu cầu lắp ghép chính xác cao.
2. Độ nhám bề mặt: Bằng cách kết hợp các quy trình mài, đánh bóng và đánh bóng, có thể đạt được bề mặt có độ nhám Ra thấp trên các lỗ trong và bề mặt tiếp xúc để cải thiện độ trơn tru khi vận hành và tuổi thọ sử dụng.
3. Kiểm soát khuyết tật: Giảm thiểu nứt, vỡ và tạp chất bằng cách tối ưu hóa thông số quy trình, giải phóng ứng suất theo giai đoạn và kiểm tra vi mô hoặc không phá hủy cần thiết (ví dụ: kính hiển vi quang học, X/CT).
