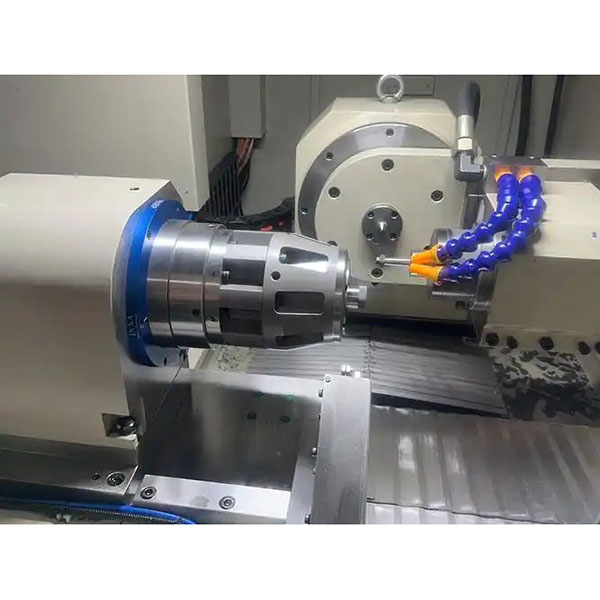

Mài CNC cho độ chính xác cao và bề mặt mịn màng

Mài CNC có thể áp dụng cho nhiều loại mài khác nhau, bao gồm mài trụ ngoài, mài trong, mài không tâm, mài bề mặt, mài hình dạng/hình thức và mài dụng cụ. Phương pháp này phù hợp cho gia công chính xác cao các vật liệu khó gia công như kim loại, gốm sứ và hợp kim cứng.

Ưu điểm chính của gia công mài CNC:

1. Độ chính xác kích thước và hình học cao: ổn định ở mức ±0.005–±0.01 mm hoặc tốt hơn. Kiểm soát độ tròn, độ trụ, độ phẳng và độ vuông góc đáng tin cậy hơn.
2. Độ nhám bề mặt thấp: độ nhám bề mặt Ra thường đạt 0.2–0.8 μm (tùy thuộc vào vật liệu và bánh mài), đáp ứng yêu cầu cho vòng bi, phớt và các mối ghép trượt.
3. Ổn định và nhất quán: Chương trình CNC, tốc độ không đổi/tốc độ bề mặt không đổi và bù đắp bánh mài đảm bảo tính nhất quán của lô sản phẩm và giảm biến động quá trình.
4. Phù hợp với vật liệu khó gia công: gia công đáng tin cậy thép cứng, hợp kim cứng, gốm sứ, hợp kim titan, hợp kim niken và các vật liệu có độ cứng cao hoặc giòn khác.
5. Tiết kiệm và đáng tin cậy: nâng cao tỷ lệ đạt yêu cầu ở giai đoạn hoàn thiện cuối cùng, giảm chi phí sửa chữa và làm lại sau đó.

Các vật liệu và loại chi tiết gia công phù hợp cho gia công mài CNC:

1. Vật liệu: thép tôi/trả, thép không gỉ, hợp kim nhôm (cần phù hợp với bánh mài), hợp kim đồng, hợp kim titan, hợp kim niken, hợp kim cứng (carbide), gốm sứ, gốm sứ thủy tinh, v.v.
2. Chi tiết gia công: trục, ống lót, các bộ phận trượt, đường viền khuôn, dụng cụ cắt và dụng cụ đo, lõi van và đế van, trục bơm và rô-to, thanh trượt hướng dẫn tuyến tính, các chi tiết phẳng chính xác, v.v.

Các loại bánh mài:

1. Nhôm oxit (A/WA): phù hợp cho các chi tiết thép thông thường và vật liệu có độ cứng trung bình.
2. Carbide silic (GC): phù hợp cho gang, kim loại không chứa sắt và vật liệu giòn.
3. Kim cương (D): phù hợp cho hợp kim cứng (carbide hàn), gốm sứ và gốm sứ thủy tinh.
4. Nitrua bo (CBN): phù hợp cho thép cứng và vật liệu sắt có độ cứng cao; hiệu suất cao và mài mòn thấp.

Thiết bị và cấu hình:

1. Thiết bị: Máy mài CNC bên ngoài/bên trong, máy mài CNC không tâm, máy mài CNC bề mặt, máy mài CNC hình dạng, máy mài CNC dụng cụ. Ưu tiên trục chính có độ cứng cao, đường dẫn chính xác và hệ thống làm mát ổn định.
2. Loại liên kết: gốm sứ (ceramic), nhựa, kim loại, mạ điện, v.v. Chọn theo vật liệu và yêu cầu độ chính xác.
3. Kích thước và độ cứng của hạt mài: hạt mịn và độ cứng vừa phải cho mài hoàn thiện; hạt thô và độ cứng cao cho mài thô. Phải cân bằng giữa khả năng tự mài sắc và duy trì hình dạng.
4. Kẹp và hỗ trợ: kẹp ba/bốn mấu, tâm và lỗ tâm, hỗ trợ không tâm và bánh xe điều chỉnh. Đối với các chi tiết thành mỏng, sử dụng giá kẹp đặc biệt và kẹp có lực căng thấp.

Cài đặt thông số quá trình:

1. Tốc độ bề mặt (vòng ngoài) của bánh mài: cài đặt theo vật liệu bánh mài và vật liệu chi tiết gia công, thông thường 20–45 m/s; CBN/kim cương có thể cao hơn (tuân thủ quy định an toàn của thiết bị và bánh mài).
2. Tốc độ tiến dao và độ sâu cắt: độ sâu nhỏ và tốc độ tiến dao ổn định để kiểm soát nhiệt và biến dạng. Mài hoàn thiện sử dụng các vết cắt nhỏ và tia lửa.
3. Làm mát và bôi trơn: làm mát đủ và hướng dẫn để giảm biến dạng nhiệt và nguy cơ cháy. Độ chính xác lọc đảm bảo độ sạch của dung dịch làm mát.

Tham khảo quy trình:

1. Xử lý trước: kiểm tra bản vẽ và dung sai; xác nhận trạng thái xử lý nhiệt của vật liệu; chọn loại bánh mài, kích thước hạt và chất kết dính; thiết lập mức làm mát và lọc.
2. Kẹp và căn chỉnh: đảm bảo đồng trục và nhất quán điểm tham chiếu; đối với các bộ phận trục, đảm bảo độ chính xác lỗ trung tâm và hỗ trợ cứng cáp.
3. Mài thô và mài hoàn thiện: loại bỏ dư lượng trong quá trình mài thô, sau đó mài hoàn thiện đến kích thước yêu cầu; đối với bề mặt quan trọng, sử dụng đo lường tia lửa và bù trừ lập trình.
4. Làm sạch và bù trừ: sử dụng dụng cụ làm sạch kim cương hoặc làm sạch trong quá trình để duy trì hình dạng và độ sắc của bánh mài; lập trình bù trừ kích thước và bù trừ biến dạng nhiệt.
5. Kiểm tra và làm sạch: thực hiện kiểm tra kích thước và hình học trong quá trình gia công hoặc ngoài quá trình; thực hiện làm sạch và làm mịn nhẹ khi cần thiết.

Kiểm soát chất lượng và kiểm tra:

1. Kích thước và hình học: sử dụng thước đo micromet, thước đo lỗ, thước đo khí, thước đo lỗ/vòng, máy đo độ tròn và CMM để kiểm tra kích thước, độ tròn, độ phẳng, độ đồng trục, v.v.
2. Chất lượng bề mặt: sử dụng máy đo độ nhám để đo Ra/Rz; kiểm tra bằng kính hiển vi để phát hiện vết cháy, nứt và vết xước.
3. Ổn định: thiết lập thống kê SPC, quy trình kiểm tra mẫu đầu tiên/trong quá trình sản xuất/cuối cùng; ghi chép tuổi thọ bánh xe và chu kỳ mài, theo dõi sự trôi nhiệt và xu hướng kích thước.
4. Khả năng truy xuất nguồn gốc: cung cấp báo cáo kiểm tra, hồ sơ lô vật liệu và xử lý nhiệt, và nhật ký thông số quá trình.

Các ứng dụng phổ biến của gia công mài CNC:

1. Bạc đạn và bộ phận làm kín: đường chạy, vòng, bề mặt tiếp xúc làm kín.
2. Thủy lực và khí nén: lõi van, đế van, các bộ phận tiếp xúc trượt nơi độ tròn và độ nhám là yếu tố quan trọng.
3. Công cụ và dụng cụ đo: bề mặt giảm áp, mài hình dạng và đo kích thước dụng cụ.
4. Khuôn và các chi tiết chính xác: các khoang, lõi, cột dẫn hướng và ống lót, các chi tiết chèn, và các bề mặt phẳng chính xác.
5. Hàng không vũ trụ và y tế: bề mặt ghép quan trọng và các chi tiết vi mô trong vật liệu có độ cứng và độ bền cao.
6. Điện tử và bán dẫn: bề mặt phẳng chính xác, ray dẫn hướng và bề mặt tiếp xúc tản nhiệt.

So sánh mài CNC với tiện, phay và các loại mài khác:

1. Tiện và phay: hiệu suất cao và khả năng tạo hình linh hoạt, nhưng độ chính xác cuối cùng và chất lượng bề mặt thường kém hơn so với mài tinh; thường kết hợp với mài.
2. Mài ngoài/trong: được sử dụng để kiểm soát kích thước và hình học chính xác của các bề mặt quay và lỗ.
3. Mài không tâm: giải pháp hiệu quả cao, nhất quán cho gia công hàng loạt các bộ phận trục.
4. Mài bề mặt: đảm bảo độ phẳng và độ nhám bề mặt; phù hợp cho các bề mặt tham chiếu.
5. Mài hình dạng và mài dụng cụ: đạt được các đường cong/hình dạng phức tạp và hình dạng dụng cụ chính xác với độ chính xác cao trong quá trình tạo hình và mài lại.
