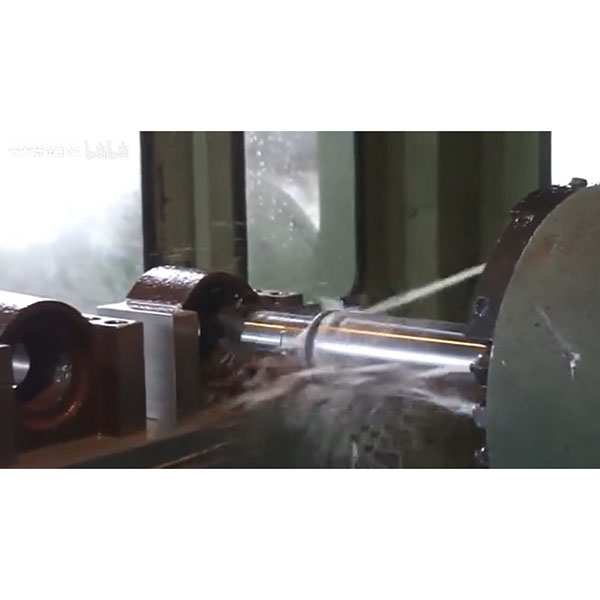

Dịch vụ gia công khoan CNC cho các lỗ có đường kính lớn và độ chính xác cao

CNC khoan lỗ chủ yếu được sử dụng để nâng cao độ chính xác đường kính lỗ, cải thiện độ đồng trục và độ chính xác vị trí, tăng độ tròn và chất lượng bề mặt, cũng như thực hiện điều chỉnh hình học trong điều kiện lỗ có đường kính lớn hoặc lỗ sâu. So với khoan đơn giản hoặc khoan mở rộng, khoan CNC mang lại nhiều ưu điểm hơn cho các lỗ có đường kính lớn, yêu cầu độ chính xác hình học cao và độ sâu lớn.

Các chi tiết gia công và tình huống điển hình cho gia công khoan CNC:

1. Vỏ lớn: như hộp số, giường máy công cụ, vỏ máy nén, thân bơm, thân van.
2. Các bộ phận động cơ và hệ thống truyền động: khối xi lanh, lỗ ổ trục, lỗ ổ trục trục khuỷu.
3. Hệ thống thủy lực và khí nén: xi lanh thủy lực, khối van, hệ thống lỗ phân phối.
4. Khuôn và dụng cụ: lỗ cột hướng dẫn của khuôn, lỗ định vị, lỗ chèn có độ chính xác cao.
5. Lỗ lắp ghép chính xác: lỗ ổ trục, lỗ lắp ghép có độ hở/độ chặt, lỗ định vị chốt.
6. Lỗ yêu cầu gia công mài hoặc lắp ống lót sau đó: được sử dụng như bước hoàn thiện hình học ban đầu.

Thiết bị và cấu hình gia công:

1. Máy khoan ngang (HBM): phù hợp cho các chi tiết lớn và gia công lỗ phức hợp đa mặt.
2. Trung tâm gia công (dọc/ngang): kết hợp với đầu khoan điều chỉnh được để đạt được gia công khoan chính xác và gia công bề mặt phức hợp.
3. Máy khoan CNC chuyên dụng: dành cho các lỗ sâu có độ ổn định cao hoặc hệ thống lỗ có độ đồng trục cao.
4. Trung tâm gia công tiện-phay: sử dụng dụng cụ khoan lệch tâm hoặc tháp quay có động cơ để thực hiện chỉnh sửa lỗ và các chi tiết xung quanh trong một lần thiết lập.

Hệ thống dụng cụ và kẹp giữ phôi:

1. Dụng cụ khoan thô: có độ cứng kết cấu cao, dùng để loại bỏ lượng dư lớn.
2. Đầu khoan chính xác: cơ chế điều chỉnh bán kính cấp micromet cho kích thước chính xác.
3. Đầu khoan cân bằng điều chỉnh được: giảm rung động lệch tâm thông qua đối trọng hoặc điều chỉnh tự động.
4. Thanh khoan giảm chấn (chống rung): dùng cho gia công lỗ sâu (lỗ có chiều dài vượt quá) để giảm rung động và sai lệch kích thước.
5. Dụng cụ khoan kết hợp: gia công tích hợp cho lỗ nhiều bước, lỗ có bậc và cạnh vát.
6. Vật liệu chèn: carbide phủ (TiAlN, AlTiN, phủ CVD), CBN (cho thép cứng), PCD (cho hợp kim Al-Si).
7. Giữ phôi: kẹp chính xác, kẹp thủy lực/co nhiệt, hệ thống kẹp mô-đun để đảm bảo độ lệch trục thấp và ổn định.

Quy trình tham khảo cho gia công khoan CNC:

1. Kiểm tra bản vẽ: xác nhận dung sai lỗ, yêu cầu hình học (đồng trục, vị trí, độ tròn, độ vuông góc), các quy trình tiếp theo (mài, lắp bushing, mài nhẵn).
2. Xác lập điểm tham chiếu: lập kế hoạch các điểm tham chiếu kẹp và trình tự gia công; gia công trước các điểm tham chiếu (mặt phẳng, lỗ) ảnh hưởng đến việc định vị sau này.
3. Gia công sơ bộ: khoan hoặc để lại dung sai hợp lý trên phôi đúc/rèn, thường là tổng dung sai từ 0,3 đến 1,5 mm tùy thuộc vào đường kính lỗ khoan.
4. Khoan thô: loại bỏ dư lượng theo từng lớp, kiểm soát độ sâu cắt và tốc độ tiến dao để tránh tập trung nhiệt và rách thành lỗ.
5. Khoan bán hoàn thiện (tùy chọn): đưa lỗ khoan gần kích thước cuối cùng và ổn định hình học để giảm sai số trong khoan hoàn thiện.
6. Khoan chính xác: sử dụng độ sâu cắt nhỏ và tốc độ tiến dao ổn định; sử dụng điều chỉnh vi mô của dụng cụ và bù trừ chương trình để đạt kích thước cuối cùng.
7. Đo lường trong quá trình gia công: sử dụng đầu dò tiếp xúc hoặc đo lường bên ngoài (thước đo micromet bên trong, đồng hồ đo khí) để kiểm tra kích thước và vị trí; áp dụng bù trừ dao khi cần thiết.
8. Các công đoạn phụ (tùy chọn): khoan mở rộng, mài nhẵn, đánh bóng, lắp ống lót ép, hoặc khoan ren.
9. Vệ sinh và loại bỏ ba via: loại bỏ mạt sắt và ba via bên trong lỗ khoan để đảm bảo chất lượng lắp ghép.
10. Kiểm tra cuối cùng và ghi chép: ghi lại kích thước, độ chính xác hình học và tình trạng bề mặt vào hệ thống truy xuất nguồn gốc chất lượng.

Thông số quá trình chính cho gia công khoan CNC:

1. Tốc độ trục chính: dựa trên đường kính lỗ và vật liệu dụng cụ; khoan thô thường sử dụng tốc độ thấp đến trung bình, khoan tinh sử dụng tốc độ cao hơn để đạt bề mặt hoàn thiện tốt hơn (ví dụ: hàng trăm đến hàng nghìn vòng/phút tùy thuộc vào đường kính).
2. Tốc độ tiến dao: cao hơn cho khoan thô (ví dụ: 0,1 đến 0,3 mm/vòng), thấp hơn cho khoan tinh (ví dụ: 0,02 đến 0,12 mm/vòng).
3. Độ sâu cắt mỗi lần: khoan thô 0,5 mm đến 2,0 mm; khoan tinh thường 0,05 mm đến 0,25 mm mỗi lần.
4. Làm mát: làm mát áp suất cao hoặc làm mát hướng dẫn để loại bỏ phoi và kiểm soát nhiệt độ; đảm bảo loại bỏ phoi mượt mà cho nhôm và vật liệu dính.
5. Kiểm soát độ lệch của dụng cụ: kiểm tra độ lệch trục trước khi khoan tinh (yêu cầu thông thường ≤0,01 mm, nghiêm ngặt hơn theo dung sai).
6. Chiến lược chống rung: giảm tốc độ tiến và độ sâu cho các phần nhô ra dài; sử dụng thanh khoan có giảm chấn và tỷ lệ nhô ra hợp lý (thường nhô ra ≤6D dễ kiểm soát hơn).

Kiểm soát chất lượng và kiểm tra:

1. Kiểm tra kích thước: sử dụng micromet trong, máy đo khí và CMM để kiểm tra mẫu và kiểm tra cuối cùng cho các lỗ quan trọng.
2. Kiểm tra hình học: đồng trục, độ tròn, độ vuông góc bằng máy đo độ tròn, CMM hoặc hệ thống đo quay.
3. Chất lượng bề mặt: đo Ra/Rz bằng máy đo độ nhám; kiểm tra vết cháy, vết dụng cụ và mẫu rung trên thành lỗ khoan.
4. SPC và ghi chép dữ liệu: theo dõi xu hướng kích thước và đường cong mòn dụng cụ trong sản xuất hàng loạt để dự đoán bù đắp.
5. Tài liệu truy xuất nguồn gốc: lưu trữ lô vật liệu và xử lý nhiệt, thông số gia công và báo cáo đo lường.

So sánh gia công khoan CNC với các quy trình tạo lỗ khác:

1. Khoan: hiệu quả cao trong việc tạo lỗ nhưng hạn chế về điều chỉnh vị trí và độ chính xác hình học; thường được sử dụng trước khi khoan.
2. Mở rộng lỗ: cải thiện kích thước và bề mặt nhưng có khả năng điều chỉnh vị trí yếu; thường được sử dụng để hoàn thiện sau khi khoan.
3. Khoan lỗ: tập trung vào điều chỉnh hình học và kích thước chính xác cao; phù hợp cho lỗ lớn và yêu cầu độ chính xác hình học cao.
4. Mài nhẵn: đạt độ nhám rất thấp và điều chỉnh hình học nhẹ, thường được thực hiện sau khi khoan.
5. Làm cứng bề mặt lỗ (Burnishing): Nâng cao độ cứng và hoàn thiện bề mặt; yêu cầu hình học lỗ ổn định trước đó.

Ví dụ về ngành ứng dụng cho khoan CNC:

1. Máy móc xây dựng và thiết bị nặng: các lỗ cơ sở lớn, lỗ căn chỉnh vỏ máy và lỗ ổ trục.
2. Năng lượng và hóa chất: thân bơm, vỏ máy nén, hệ thống lỗ thân van.
3. Sản xuất ô tô và động cơ: lỗ ổ trục chính trong khối xi-lanh, ổ trục trục cam.
4. Hàng không vũ trụ: điều chỉnh hình học các bộ phận kết cấu chính xác cao và lỗ cơ cấu.
5. Khuôn mẫu và dụng cụ chính xác: lỗ cột dẫn hướng, lỗ định vị và lỗ tiền gia công cho kênh làm mát.
6. Hệ thống thủy lực: khối van, lỗ dẫn dầu, lỗ định vị trước cho các lỗ giao nhau đa mặt.
