Giải pháp khuôn đúc áp lực hợp kim nhôm cho sản xuất hàng loạt

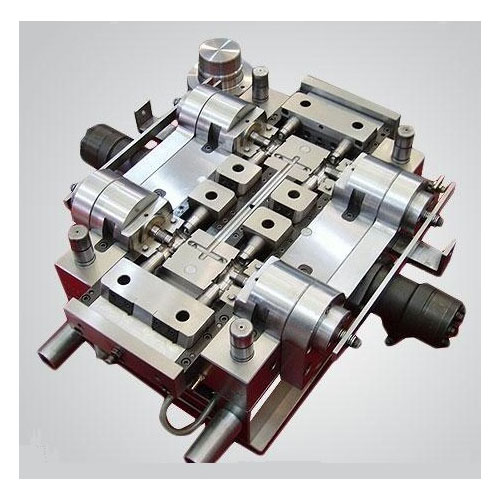

Khuôn đúc áp lực hợp kim nhôm là công cụ chính được sử dụng trong sản xuất đúc áp lực hợp kim nhôm, chịu trách nhiệm cho các chức năng như đổ đầy khuôn bằng kim loại nóng chảy, làm mát, định hình và đẩy sản phẩm ra khỏi khuôn.

Vật liệu khuôn và xử lý bề mặt:

1. Thép khuôn: Các vật liệu phổ biến bao gồm thép khuôn chịu nhiệt và mài mòn như H13, S136 và 420. Loại thép phù hợp nên được lựa chọn dựa trên loại hợp kim nhôm và khối lượng sản xuất, đồng thời áp dụng xử lý nhiệt thích hợp.
2. Xử lý bề mặt: Các quy trình như nitriding, mạ crôm, PVD hoặc các phương pháp làm cứng bề mặt khác được sử dụng để cải thiện khả năng chống mài mòn và chống dính nhôm, kéo dài tuổi thọ khuôn và nâng cao độ hoàn thiện bề mặt.
3. Xử lý nhiệt và ủ: Các quy trình xử lý nhiệt chính xác (nhuộm, ủ và lão hóa) có thể tăng độ cứng và độ bền của khuôn, giảm nguy cơ nứt nhiệt và biến dạng.

Các điểm chính trong cấu trúc và thiết kế khuôn:

1. Độ chính xác của khoang và lõi: Sử dụng các khoảng hở dung sai phù hợp và cấu trúc định vị để đảm bảo vị trí đóng khuôn và tính nhất quán của khoang, từ đó đạt được độ chính xác kích thước ổn định.
2. Thiết kế hệ thống làm mát: Bố trí các kênh làm mát (hoặc ống làm mát nhúng) hợp lý để kiểm soát nhiệt độ khuôn, rút ngắn chu kỳ đông đặc và giảm ứng suất nhiệt và biến dạng.
3. Cổng và ống dẫn: Tối ưu hóa loại và vị trí cổng, thiết kế bộ phân phối dòng chảy và các tính năng thoát tràn/thông hơi phù hợp để đảm bảo dòng chảy nhựa nóng chảy mượt mà và tránh lỗ rỗ và vết nứt do thiếu nhựa.
4. Cơ chế đẩy và trượt: Thiết kế các chốt đẩy, tấm đẩy hoặc cơ chế trượt theo hình dạng chi tiết để đảm bảo quá trình đẩy và xả an toàn và đáng tin cậy, giảm thiểu hư hỏng do đúc.
5. Kênh thoát khí và rãnh thoát khí: Thiết kế các kênh thoát khí hiệu quả tại các đường phân chia và vị trí quan trọng để giảm khí bị kẹt và vết cháy.

Quy trình sản xuất khuôn:

1. Chế tạo chính xác: Sử dụng các quy trình như gia công CNC, gia công bằng tia lửa điện (EDM), cắt dây tốc độ chậm, gia công bằng tia lửa điện chìm (sinker EDM) và mài để đạt được độ chính xác cao trong gia công khoang và lõi khuôn.
2. Lắp ráp và kiểm tra: Sau khi xử lý nhiệt, lắp ráp các thành phần khuôn chính xác, thực hiện kiểm tra độ khít và điều chỉnh thông số đúc thử để đảm bảo đóng mở, đẩy ra và chuyển động đường phân chia chính xác.
3. Đúc thử và điều chỉnh: Thu được sản phẩm mẫu thông qua đúc thử, phân tích khuyết tật và điều chỉnh các thông số cửa, làm mát và đẩy; thực hiện điều chỉnh khoang nếu cần thiết.

Các lĩnh vực ứng dụng điển hình của khuôn đúc áp lực hợp kim nhôm:

1. Ngành ô tô: các bộ phận hợp kim nhôm có độ bền cao và độ chính xác cao như các bộ phận động cơ, bộ phận truyền động và phụ kiện thân xe.
2. Thiết bị điện tử và bộ tản nhiệt: các bộ phận yêu cầu độ dẫn nhiệt tốt và chất lượng bề mặt cao, như vỏ bộ tản nhiệt, cánh tản nhiệt và khung kết cấu.
3. Thiết bị công nghiệp và vỏ bảo vệ: các bộ phận nhôm có kích thước trung bình đến lớn như vỏ động cơ, vỏ hộp số và vỏ thiết bị đo lường.
4. Sản phẩm tiêu dùng: bảng điều khiển thiết bị gia dụng, linh kiện trang trí và các bộ phận hợp kim nhôm yêu cầu vẻ ngoài chất lượng cao.
